Dietmar P. stellte ein interessantes zellenbasiertes Diagramm bei (externer Link!) Controller Akademie vor.

Ich änderte und erweiterte es etwas, z. B. mit automatischer Skalierung und zwei neuen Parametern:

  • Ein Nummernformat, um eine allgemeine Formatänderung zu ermöglichen.

  • Einen Wahrheitswert-Parameter, um ggf. die Farben Grün und Rot vertauschen zu können. Wenn man einen Berater beauftragt, möchte man vielleicht ein Unterschreiten des Budgets grün anzeigen, aber im Falle von Verkaufszahlen sollte es besser rot sein.

Budget_vs_Actual_Chart

Formel in H9:

=WIEDERHOLEN(TEXT(F9-D9;Format)&" ";F9-D9<0)&WIEDERHOLEN(Symbol;(F9-D9<0)*ABS(RUNDEN(F9-D9;0))*Scaling_Factor)

In I9:

=WIEDERHOLEN(Symbol;(F9-D9>0)*ABS(RUNDEN(F9-D9;0))*Scaling_Factor)&WIEDERHOLEN(" "&TEXT(F9-D9;Format);F9-D9>0)

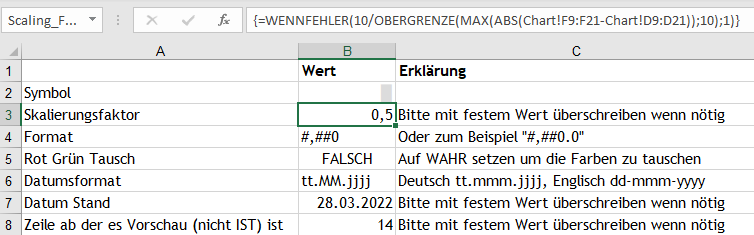

Das Tabellenblatt Param enthält alle Parameter:

Cell_based_charts_Param_Screen

Diese Parameter haben Namen wie im Namensmanager gezeigt:

Cell_based_charts_Name_Manager

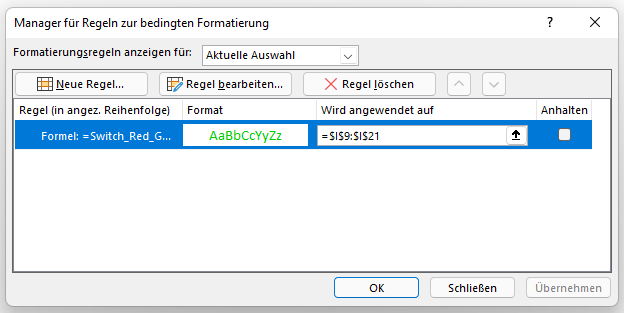

Eine mögliche Vertauschung von Grün und Rot wurde mit einem bedingten Format implementiert, z. B. in Spalte I:

Cell_based_charts_Conditional_Format

Download

Bitte den Haftungsausschluss im Impressum beachten.

Zellenbasierte_Diagramme.xlsx [22 KB Excel Datei, ohne jegliche Gewährleistung]
